Aveta Ranger 110 - Stator Coil

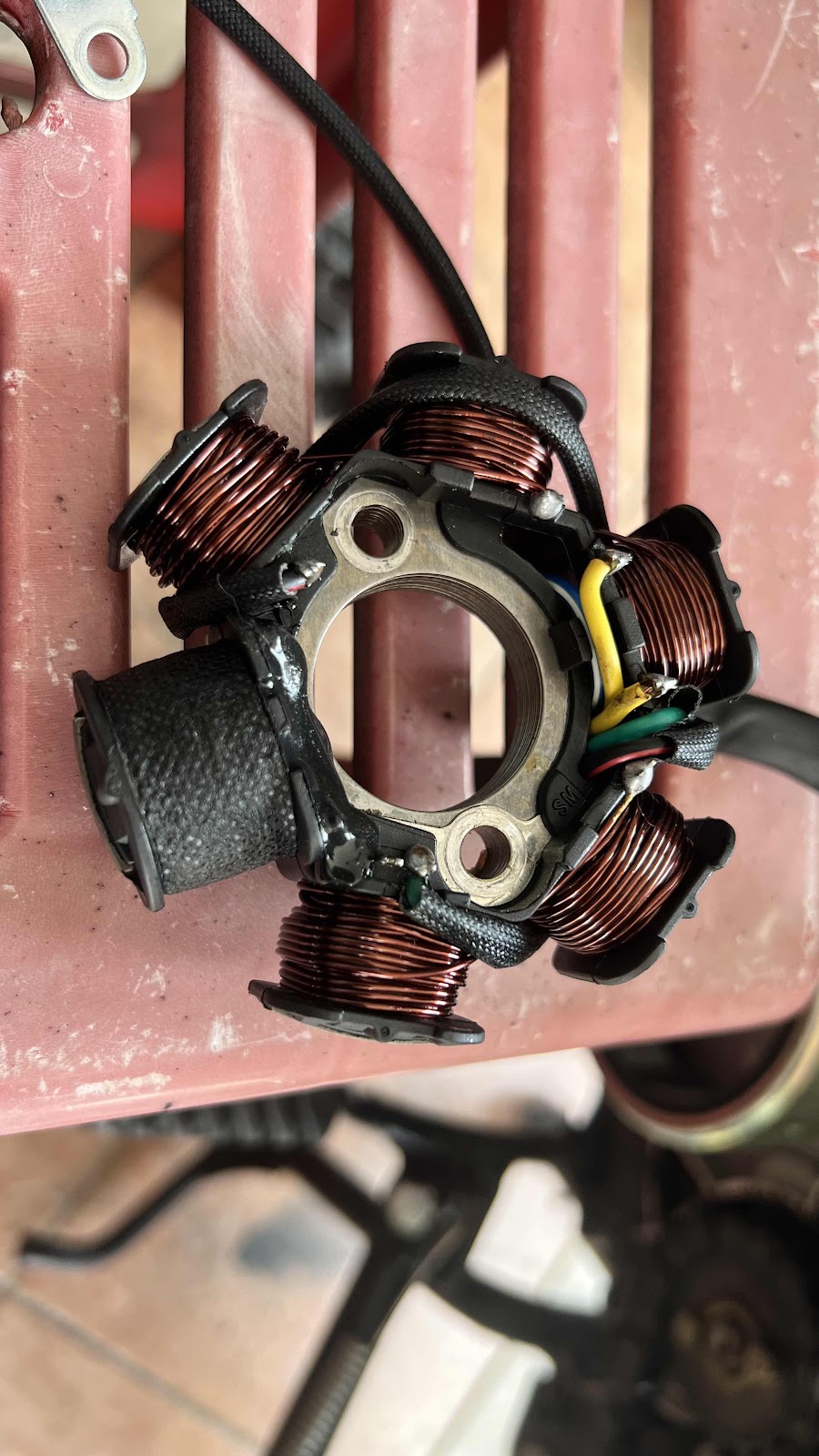

Aveta Ranger 110 menggunakan 6 pole 5 wire stator coil setup.

Stator coil terdiri daripada Lighting Coil dan Fuel Coil, termasuk sekali dalam set ialah Pulse sensor untuk ignition firing timing motosikal ini.

Lighting coil mengeluarkan AC power melalui wayar berwarna kuning di memberi karan kepada rectifier regulator untuk di salurkan kepada sistem motosikal. Karan disalurkan dari lighting coil (5 pole) ini di bahagi dua kepada regulated DC dan AC.

DC digunakan untuk mengecas bateri dan AC untuk lampu.

Sistem elektrik motosikal ini menggunakan DC kepada lampu signal, lampu brek, lampu minyak dan hon. AC pula digunakan untuk lampu hadapan lampu belakang dan lampu meter.

Stator 6 pole ini sama jenis dengan Honda Dream tetapi mempunyai penyambung yang berbeza. Stator yang sama juga digunakan oleh lain lain motosikal China CY6 series jadi mudah untuk didapati.

Untuk menggunakan stator aftermarket, kita perlu pastikan yang stator itu jenis 6 pole dan 5 wayar dan kita kena tukar connector yang sesuai untuk kegunaan Aveta Ranger.

Paparan di bawah adalah sukatan stator untuk rujukan.
